Apraksts

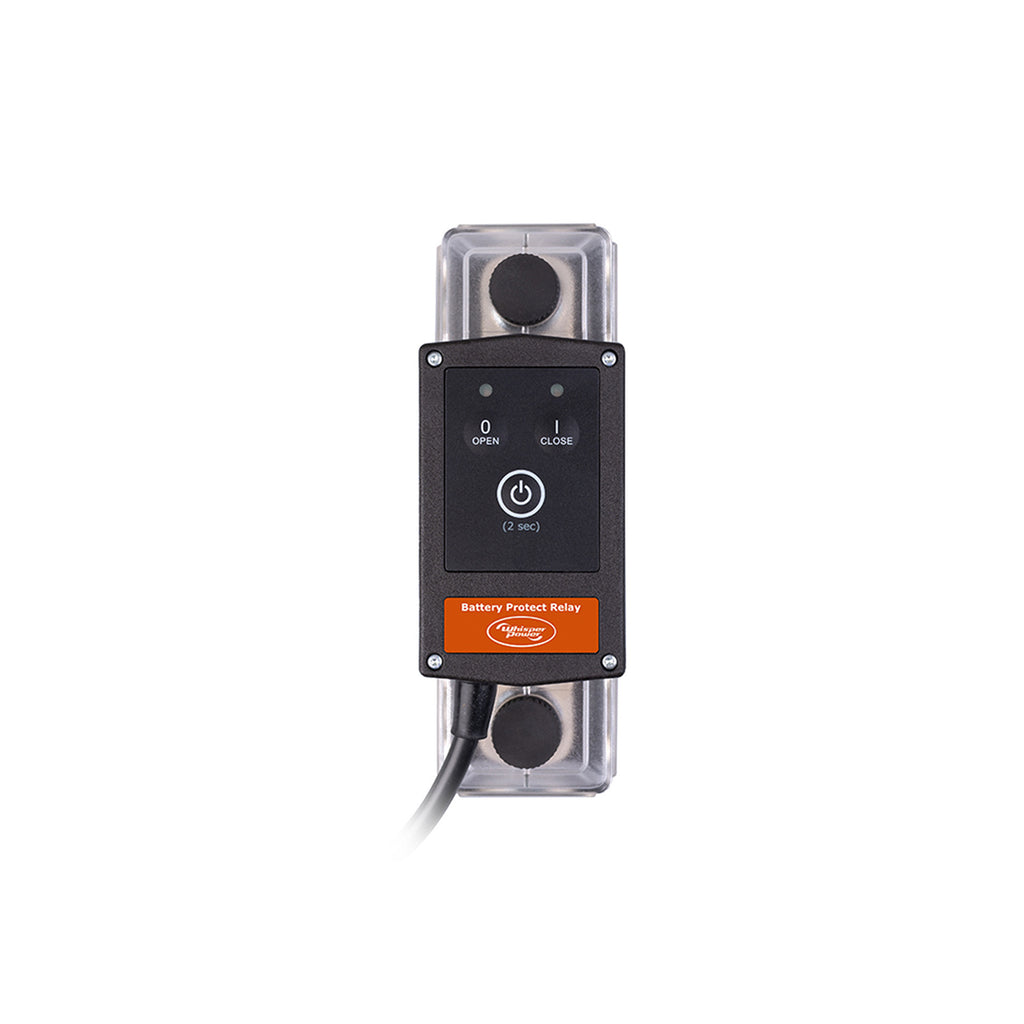

DC Modular akumulatora aizsardzības relejs ir viedais lielas strāvas kontaktors ar magnētisko fiksāciju un nepārtraukto strāvu līdz 500 A – ar tādām pašām iespējām kā tālvadāmais akumulatora slēdzis, bet ar papildu funkcijām. Pats svarīgākais: tas aizsargā akumulatoru bez ārējas mērīšanas un vadības ierīces.
Tehniskie dati
| Ražotājs | WhisperPower |
| Preces kods | 50214737 |
| Izmēri un svars | |
| Svars (kg) | 0,8 |
| Izmēri (mm) | 150 x 50 x 94 |
| Kontaktu ķēde (elektriskā) | |
| Maks. spriegums | 60 V DC |
| Nominālā strāva pie 25 °C | 500 A (sk. piesardzības pasākumu nr. 2) |
| Palaišanas strāva (1 min) | 1000 A |
| Nominālā komutācijas strāva (iesl./izsl.) | 500 A (0…34 V DC) 350 A (35…60 V DC) |
| Maksimālā komutācijas strāva (iesl./izsl.) | 1600 A (0…34 V DC) 1200 A (35…60 V DC) |
| Vadības ķēde (elektriskā) | |
| Tinuma / barošanas spriegums (+V DC) | 7…17 V DC |
| Tinuma / barošanas strāva (gaidstāve) | < 100 μA |
| Tinuma / barošanas strāva (stāvokļa maiņa) | < 4 A |
| Vadības vada strāva | < 3 mA (aktīvā režīmā) |
| Vispārīgi | |
| Tālvadība | ar vadības vadiem (garums 40 cm, maks. 15 m) |
| Vietējā vadība | iesl./gaidstāve, kontakta atvēršana un aizvēršana, manuālās vadības režīms |
| Automātiska atvienošana un atkārtota pievienošana | Jā (10 atsevišķi programmējami atvienošanas un atkārtotas pievienošanas spriegumi) |
| Indikatori | kontakts atvērts/aizvērts, atvienošana pie zema sprieguma, manuālās vadības režīms, kļūda un iestatīšana |
| Aizsardzība | augsta temperatūra, augsts/zems barošanas spriegums, aizdegšanās drošība (ISO 8846) |
| Mehāniskais kalpošanas laiks | 100000 ciklu |
| Elektriskais kalpošanas laiks | 10000 cikli (400 A / 24 V, aktīvā slodze) |
| Darba temperatūras diapazons | -20…+60 °C |
| Savienojuma skrūves / DCM moduļa solis | M10 / 1 x 3 |
| Aizsardzības klase | IP 65 |
| Standarti | EMC: 2014/30/ES, zemsprieguma direktīva: 2014/35/ES, RoHS: 2011/65/ES, transportlīdzekļi: EN 50498, ISO 8846 |
Dokumenti: Lietošanas instrukcija (EN)
